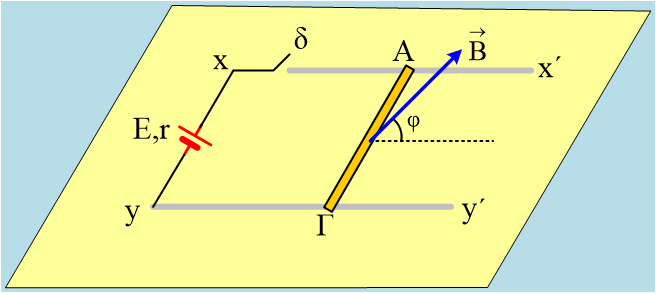

Ο αγωγός ΑΓ έχει μήκος 1m, μάζα 0,5kg, αντίσταση R=3Ω και μπορεί να ολισθαίνει σε επαφή με τους δύο οριζόντιους αγωγούς xx΄ και yy΄ με τους οποίους εμφανίζει συντελεστές τριβής μ=μs=0,8. Στα άκρα των δύο οριζοντίων αγωγών συνδέεται γεννήτρια ΗΕΔ Ε=40V και r=1Ω, ενώ το σύστημα βρίσκεται μέσα σε ομογενές μαγνητικό πεδίο έντασης Β=0,5Τ, που οι δυναμικές του γραμμές είναι κάθετες στον ΑΓ και σχηματίζουν γωνία φ=60° με το οριζόντιο επίπεδο. Σε μια στιγμή κλείνουμε το διακόπτη δ.
i) Να βρείτε την ένταση του ρεύματος που διαρρέει το κύκλωμα.
ii) Να βρεθεί η δύναμη Laplace (μέτρο και κατεύθυνση) που ασκείται στον αγωγό ΑΓ από το μαγνητικό πεδίο.
iii) Θα κινηθεί ή όχι ο αγωγός ΑΓ; Να δικαιολογήστε την απάντησή σας.
Δίνεται g=10m/s2.
