Η κίνηση του αγωγού και η μαγνητική ροή.

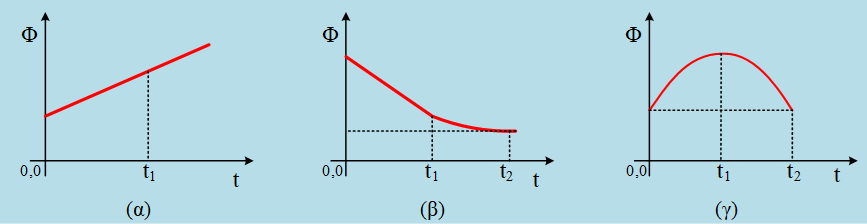

Ο αγωγός ΚΛ μήκους ℓ, μπορεί να κινείται οριζόντια, μέσα σε ένα ομογενές κατακόρυφο μαγνητικό πεδίο έντασης Β, σε επαφή με δυο παράλληλους αγωγούς Αx και Γy. Μεταξύ των άκρων Α και Γ συνδέεται αντιστάτης, ενώ στον ΚΛ, μπορούμε να ασκούμε μια οριζόντια δύναμη F (η δύναμη μπορεί να είναι και αντίθετης φοράς, από αυτήν που φαίνεται στο σχήμα). Παρακάτω δίνονται τρία διαγράμματα Φ=Φ(t) για τη μαγνητική ροή που περνά από το ορθογώνιο ΑΚΛΓ, με την προϋπόθεση ότι η κάθετη στην επιφάνεια έχει φορά ίδια με την ένταση του πεδίου.

1) Αναφερόμενοι στο (α) σχήμα:

α) Ο αγωγός ΚΛ κινείται προς τα δεξιά.

β) Η κίνηση του ΚΛ είναι ευθύγραμμη ομαλή.

γ) Στον αγωγό ΚΛ πρέπει να ασκούμε σταθερού μέτρου δύναμη F, με φορά προς τα δεξιά.

2) Αναφερόμενοι στην περίπτωση του (β) διαγράμματος:

α) Ο αγωγός ΚΛ κινείται προς τα αριστερά.

β) Από 0-t₁ ο αγωγός έχει σταθερή επιτάχυνση με φορά προς τα δεξιά.

γ) Στον αγωγό ΚΛ πρέπει να ασκούμε σταθερού μέτρου δύναμη F, με φορά προς τα αριστερά.

δ) Τη στιγμή t₂ ο αγωγός είναι ακίνητος σε κάποια απόσταση από τον αντιστάτη.

3) Για την (γ) περίπτωση της ροής, όπου η καμπύλη είναι αρμονική.

α) Τη στιγμή t=0 ο αγωγός ΚΛ έχει ταχύτητα προς τα δεξιά.

β) Τη στιγμή t₁ ο αγωγός έχει μηδενική ταχύτητα.

γ) τη στιγμή t₂ ο αγωγός έχει επιστρέψει στην αρχική του θέση.

δ) Το έργο της δύναμης F από 0-t₂ είναι ίσο με μηδέν.

Να χαρακτηρίστε τις παραπάνω προτάσεις ως σωστές ή λανθασμένες, δίνοντας και σύντομες δικαιολογήσεις.

Απάντηση:

ή
