Τετάρτη 8 Σεπτεμβρίου 2021

Ένα τριγωνικό πλαίσιο μέσα σε ΟΜΠ

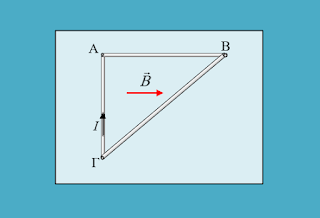

Στο διπλανό σχήμα, βλέπετε ένα ορθογώνιο τριγωνικό πλαίσιο, σχήματος ορθογωνίου τριγώνου ΑΒΓ, το οποίο  διαρρέεται από ρεύμα έντασης Ι και βρίσκεται μέσα σε ένα ομογενές μαγνητικό πεδίο, με δυναμικές γραμμές παράλληλες στην πλευρά ΑΒ. Αν η δύναμη Laplace που ασκείται στην κάθετη πλευρά ΑΓ του πλαισίου, έχει μέτρο F1=1Ν, ζητούνται:

i)  Να βρεθούν οι δυνάμεις (κατεύθυνση και μέτρο) που δέχεται κάθε πλευρά του πλαισίου, καθώς και η συνισταμένη των δυνάμεων αυτών.

ii) Αν το μήκος της πλευράς ΑΒ είναι 40cm, να υπολογιστεί η συνολική ροπή των δυνάμεων Laplace που ασκούνται στο πλαίσιο, ως προς:

α) Το κέντρο βάρους του τριγώνου και β) ως προς την κορυφή Α του τριγώνου.

Απάντηση:

ή

 Ένα τριγωνικό πλαίσιο μέσα σε ΟΜΠ

 Ένα τριγωνικό πλαίσιο μέσα σε ΟΜΠ
