Παρασκευή, 30 Μαρτίου 2018

Ένα σύστημα σωμάτων σαν στερεό.

Στο άκρο Α μιας ομογενούς ράβδου μήκους l=2m και μάζας Μ=6kg, έχει προσκολληθεί ένα σώμα Σ μάζας m=1kg, το οποίο θεωρούμε υλικό σημείο, δημιουργώντας ένα στερεό s. Το στερεό s ηρεμεί σε λείο οριζόντιο επίπεδο, ενώ μπορεί να στρέφεται, χωρίς τριβές, γύρω από κατακόρυφο άξονα z, που περνά από το άλλο άκρο Ο της ράβδου. Σε μια στιγμή t0=0 στο σώμα Σ ασκείται μια σταθερού μέτρου δύναμη F=3Ν, η οποία είναι συνεχώς κάθετη στη ράβδο, με αποτέλεσμα το στερεό s να αρχίσει να περιστρέφεται. Να βρεθούν:
i)  Η γωνιακή επιτάχυνση του στερεού s.
ii) Η ταχύτητα του σώματος Σ τη στιγμή t1=10s.
iii) Η στροφορμή τη στιγμή t1 κατά (ως προς) τον άξονα z:
 α) του σώματος Σ,  β) της ράβδου,  γ) του στερεού s.
iv) Ο ρυθμός μεταβολής της στροφορμής κατά (ως προς) τον άξονα z:
α) του σώματος Σ,  β) της ράβδου,  γ) του στερεού s.
v) Το μέτρο της δύναμης που ασκεί ο άξονας στη ράβδο της στιγμή t1.
Δίνεται η ροπή αδράνειας της ράβδου ως προς κάθετο άξονα που περνά από το μέσον της Ιcm=(1/12)ml2.
ή

Ένα σύστημα σωμάτων σαν στερεό.



Πέμπτη, 29 Μαρτίου 2018

Μια ράβδος ισορροπεί-επιταχύνεται

Μια ομογενής ράβδος ΑΒ μάζας 10kg και μήκους l, ισορροπεί κρεμασμένη από δύο μη εκτατά νήματα, σχηματίζοντας γωνία θ= 45° με την οριζόντια διεύθυνση.
i)  Υποστηρίζεται η άποψη, ότι «το βάρος πέφτει περισσότερο στο μακρύτερο νήμα». Συμφωνείτε ή όχι με την άποψη αυτή;
ii)  Σε μια στιγμή κόβουμε το νήμα στο άκρο Β.
α) Να υπολογίσετε την τάση του νήματος που συνδέεται στο άκρο Α της ράβδου, αμέσως μετά το κόψιμο του δεξιού νήματος.
β) Το  νήμα ΟΑ θα παραμείνει κατακόρυφο ή θα εκτραπεί δεξιά ή αριστερά;
Δίνεται η ροπή αδράνειας της ράβδου ως προς κάθετο άξονα που περνά από το μέσον της Ι= (1/12)ml2 και g=10m/s2.
ή

Μια ράβδος ισορροπεί-επιταχύνεται



Τετάρτη, 28 Μαρτίου 2018

Οι πιέσεις σε ένα δίκτυο ύδρευσης

Στο σχήμα βλέπετε ένα τμήμα ενός δικτύου ύδρευσης, σταθερής παροχής Π=40L/s. Ο φαρδύς κυλινδρικός σωλήνας έχει διατομή Α1=400cm2, ενώ ο λεπτός Α2=100cm2. Η πίεση στο σημείο Κ παραμένει σταθερή και ίση με p1=1,2∙105Ρa, ανεξάρτητα αν η μικρή διακλάδωση του δικτύου κλείνεται με τάπα ή ο μικρός σωλήνας είναι ανοικτός και το νερό εξέρχεται στην ατμόσφαιρα. Με κλειστή την τάπα, να βρεθούν:
i)  Οι ταχύτητες ροής του νερού υ1 στο φαρδύ σωλήνα και υ2 στον λεπτό σωλήνα, στο ίδιο οριζόντιο επίπεδο.
ii) Η πίεση στο σημείο Μ, στο κάτω άκρο του κατακόρυφου ανοικτού σωλήνα, ο οποίος έχει συνδεθεί στο λεπτό σωλήνα, όπως στο σχήμα.
iii) Το ύψος του νερού στον κατακόρυφο σωλήνα.
iv) Ανοίγουμε την τάπα του λεπτού σωλήνα με αποτέλεσμα να εξέρχεται νερό όγκου 2L/s, χωρίς αυτό να μεταβάλλει την συνολική παροχή στο φαρδύ σωλήνα. Σε ποιο ύψος ανέρχεται τώρα το νερό στον κατακόρυφο σωλήνα;
Το νερό να θεωρηθεί ιδανικό ρευστό πυκνότητας ρ=1.000kg/m3, οι ροές μόνιμες, η ατμοσφαιρική πίεση pατ=105Ρa, ενώ g=10m/s2.
ή

Οι πιέσεις σε ένα δίκτυο ύδρευσης



Τρίτη, 27 Μαρτίου 2018

Η ράβδος σε επαφή με δυο κυλίνδρους


Σε ένα κατακόρυφο τοίχο έχουν στηριχθεί οι οριζόντιοι άξονες δυο ομογενών κυλίνδρων του ίδιου ύψους, οι οποίοι περνούν από τα κέντρα Ο και Κ των δύο βάσεών τους. Οι κύλινδροι μπορούν να στρέφονται χωρίς τριβές γύρω από τους άξονές τους. Ο μεγάλος κύλινδρος έχει μάζα Μ και ακτίνα R=0,4m, ενώ το ευθύγραμμο τμήμα ΟΚ είναι οριζόντιο με μήκος (ΟΚ)=D=0,6m. Μια ράβδος, με μάζα επίσης Μ, ισορροπεί σε επαφή με τους δυο κυλίνδρους οι οποίοι δεν περιστρέφονται, με την επίδραση δύναμης παράλληλης προς τον κατά μήκος άξονα της ράβδου και μέτρου F=40Ν, ενώ σχηματίζει με τον ορίζοντα γωνία θ=30°, όπως στο σχήμα
i)  Να υπολογιστεί η μάζα Μ της ράβδου και του μεγάλου κυλίνδρου.
ii)  Να βρεθεί η ακτίνα r του μικρού κυλίνδρου καθώς και η μάζα του m.
iii) Αφήνουμε ελεύθερη τη ράβδο και παρατηρούμε ότι δεν ολισθαίνει πάνω στους κυλίνδρους, για όσο χρόνο βρίσκεται σε επαφή μαζί τους. Να βρεθεί η επιτάχυνση με την οποία κινείται.
iv) Να βρεθούν οι  δυνάμεις τριβής που ασκούνται στους κυλίνδρους από την ράβδο.
Δίνεται ότι οι κύλινδροι είναι κατασκευασμένοι από το ίδιο υλικό, η ροπή αδράνειας ενός κυλίνδρου ως προς τον άξονά του Ι= ½ m∙R2 και g=10m/s2.
Η ράβδος σε επαφή με δυο κυλίνδρους

Παρασκευή, 23 Μαρτίου 2018

Ένας δακτύλιος σε δύο επίπεδα


Από έναν συμπαγή και ομογενή δίσκο ακτίνας R=0,5m, αφαιρoύμε το ομόκεντρο τμήμα του ακτίνας R1, οπότε προκύπτει ένας δακτύλιος μάζας m=8kg. H ροπή αδράνειας του δακτυλίου ως προς άξονα που διέρχεται από το κέντρο μάζας του Ο και είναι κάθετος στο επίπεδό του, δίνεται από την εξίσωση Ιcm=λmR2. Γύρω από το δακτύλιο αυτό τυλίγουμε ένα αβαρές νήμα και τον τοποθετούμε σε οριζόντιο επίπεδο Α με το οποίο εμφανίζει συντελεστές τριβής μ=μs=0,05. Κάποια στιγμή t0=0, τραβάμε το άκρο Κ του νήματος, ασκώντας του οριζόντια δύναμη F, μέτρου F=1,8Ν με αποτέλεσμα ο δακτύλιος να κυλίεται.
Τη στιγμή t1=2s ο δακτύλιος, αφού έχει μετατοπισθεί κατά x1=0,5m, περνά σε ένα δεύτερο λείο επίπεδο Β, ενώ συνεχίζεται η εξάσκηση της δύναμης F. Να βρεθούν:
i)  Η ταχύτητα του κέντρου μάζας Ο του δακτυλίου τη στιγμή t1.
ii)  Ο συντελεστής λ και η ροπή αδράνειας του δακτυλίου, ως προς τον άξονα περιστροφής του, καθώς και η τριβή που ασκείται στο δακτύλιο.
iii) H ταχύτητα του σημείου επαφής του δακτυλίου με το επίπεδο Β τη στιγμή t2=4s  καθώς και η ταχύτητα του άκρου Κ του νήματος, την ίδια στιγμή.
iv) Η μέγιστη δύναμη F, που θα μπορούσε να ασκηθεί μέσω του νήματος στον κύλινδρο, χωρίς αυτός να ολισθήσει στο επίπεδο Α.
Δίνεται g=10m/s2.
ή

Ένας δακτύλιος σε  δύο επίπεδα



Τετάρτη, 21 Μαρτίου 2018

Διαγωνισμός Ξανθόπουλου 2018



Στο σχήμα 1 δίνεται γράφημα ενός μεγάλου φράγματος που χρησιμοποιείται για την παραγωγή ηλεκτρικής ενέργειας. Το ύψος του νερού στη δεξαμενή του φράγματος είναι ίσο με H=75m και θεωρείται σταθερό, ενώ η υψομετρική διαφορά
μεταξύ του σημείου εισόδου και του σημείου εξόδου στον αγωγό είναι ίση με h=50m. Το νερό στο φράγμα θεωρείται ιδανικό ρευστό και έχει πυκνότητα ρ=1000kg/m3, η επιτάχυνση της βαρύτητας δίνεται g=10m/s2 και η ατμοσφαιρική πίεση είναι ίση με Patm=105Pa. Η διατομή του αγωγού στην έξοδο του νερού είναι ίση με Αο=1m2, ενώ στο σημείο σύνδεσης δεξαμενής – αγωγού, η διατομή του αγωγού είναι ίση με Α1.
1. Να βρεθεί η μάζα του νερού που εξέρχεται από τον αγωγό σε χρόνο t=1min.

Δείτε τα θέματα Φυσικής για τις τρεις τάξεις Λυκείου:

Ένας κύλινδρος σε  δύο επίπεδα

Ένας ομογενής κύλινδρος μάζας 100kg και ακτίνας R=0,5m, ηρεμεί στο σημείο Ο ενός οριζοντίου επιπέδου Α, απέχοντας απόσταση d1=5m από το σημείο Μ, όπου το επίπεδο Α δίνει τη θέση του σε ένα δεύτερο λείο οριζόντιο Β. Σε μια στιγμή ασκείται στο κέντρο Κ του κυλίνδρου μια σταθερή οριζόντια δύναμη F, όπως στο σχήμα, με αποτέλεσμα να αρχίσει να κυλίεται (χωρίς να ολισθαίνει) και τη στιγμή t1=5s να φτάνει στο σημείο Μ.
i)  Να εξηγήσετε γιατί το επίπεδο Α δεν είναι λείο.
ii)  Να υπολογίσετε το μέτρο της ασκούμενης δύναμης F, καθώς και την ταχύτητα του κυλίνδρου τη στιγμή t1.
iii) Θα συνεχιστεί η κύλιση και κατά την κίνησή του στο επίπεδο Β; Να δικαιολογήσετε αναλυτικά την απάντησή σας.
iv) Να βρείτε πόσο απέχει από την αρχική του θέση, το κέντρο Κ του κυλίνδρου, τη στιγμή t2=10s.
v) Να κάνετε τις γραφικές παραστάσεις της γωνιακής ταχύτητας και της ταχύτητας του κέντρου Κ, σε συνάρτηση με το χρόνο, μέχρι τη στιγμή t2.
Δίνεται η ροπή αδράνειας του κυλίνδρου ως προς τον άξονα περιστροφής του (οριζόντιος άξονας που ενώνει τα κέντρα των βάσεών του) Ι= ½ mR2.
ή

Ένας κύλινδρος σε  δύο επίπεδα



Σάββατο, 17 Μαρτίου 2018

Μια ράβδος σε οριζόντιο επίπεδο

Η ομογενής ράβδος του σχήματος, μήκους (ΑΒ)=l=4m και μάζας 60kg ηρεμεί σε λείο οριζόντιο επίπεδο. Σε μια στιγμή t0=0 δέχεται την επίδραση δύο σταθερών οριζοντίων παραλλήλων δυνάμεων μέτρων F1=60Ν και F2=50Ν, οι οποίες σχηματίζουν με τη ράβδο γωνία θ (ημθ=0,8 ), όπως στο σχήμα, όπου (ΑΚ)=1m και (ΑΛ)=3,2m.
i)  Να βρεθεί η ροπή (κατεύθυνση και μέτρο) κάθε  δύναμη ως προς το άκρο Α της ράβδου, καθώς και η συνολική ροπή των δυνάμεων ως προς Α.
ii)  Να υπολογιστούν οι ταχύτητες και οι επιταχύνσεις των σημείων Κ και Λ (σημεία εφαρμογής των δύο δυνάμεων) τη χρονική στιγμή t1=1,2s.
iii) Αν τη χρονική στιγμή t2=3s πάψει να ασκείται  στη ράβδο η δύναμη F2, ποια η επιτάχυνση του σημείου Κ, αμέσως μετά (τη στιγμή t2+);
iv) Ερώτημα μόνο για Καθηγητές: Να βρεθεί η κεντρομόλος επιτάχυνση του σημείου Κ την παραπάνω στιγμή (t2+).
Δίνεται g=10m/s2, ενώ η ροπή αδράνειας της ράβδου ως προς κάθετο σε αυτή άξονα που περνά από το μέσον της Ι= (1/12)ml2.

Μια ράβδος σε οριζόντιο επίπεδο

Πέμπτη, 15 Μαρτίου 2018

Η περίοδος σε μια κύλιση

Σε οριζόντιο επίπεδο ηρεμεί ένας ομογενής κύλινδρος ακτίνας R=(1/4π)m και μάζας 4kg. Σε μια στιγμή t0=0 ασκείται στο κέντρο μάζας Ο του κυλίνδρου μια σταθερή οριζόντια δύναμη F, με αποτέλεσμα να αρχίσει να κυλίεται (χωρίς να ολισθαίνει).

i) Αν ο κύλινδρος ολοκληρώνει μια πλήρη περιστροφή τη χρονική στιγμή t11=1s, πόσο χρόνο διαρκεί η  2η περιστροφή του  (διάρκεια της 2ης περιόδου);
ii)  Να υπολογιστεί το μέτρο της ασκούμενης δύναμης F.
iii) Να βρεθεί το μέτρο της τριβής που ασκείται στον κύλινδρο, καθώς και την επιτάχυνση του σημείου εφαρμογής της, τη χρονική στιγμή t1.
iv)  Να υπολογιστεί η μεταβολή της ταχύτητας του σημείου Α, στο άκρο μιας αρχικά οριζόντιας ακτίνας, στη διάρκεια της 2ης περιστροφής.
Δίνεται η ροπή αδράνειας του κυλίνδρου Ι= ½ mR2.
Η περίοδος σε μια κύλιση

Κυριακή, 11 Μαρτίου 2018

Ένας ακόμη κύλινδρος εν γωνία...


Ένας ομογενής κύλινδρος, ακτίνας R=0,5m και μάζας 32kg, ηρεμεί σε λείο οριζόντιο επίπεδο, σε επαφή με κατακόρυφο τοίχο, με τον οποίο εμφανίζει συντελεστές τριβής μ=μs=0,8,  όπως στο διπλανό σχήμα. Ένας άνθρωπος τυλίγει γύρω του ένα αβαρές νήμα και τραβώντας το, όπως στο σχήμα, όπου το νήμα σχηματίζει με την κατακόρυφο διεύθυνση γωνία θ όπου ημθ=0,6, ασκεί στο κύλινδρο δύναμη F της μορφής F=10t (μονάδες στο S.Ι.).
i) Να εξετάσετε αν ο κύλινδρος θα ισορροπεί ή όχι και να υπολογίσετε τις δυνάμεις που ασκούνται πάνω του τη χρονική στιγμή t1=5s.
ii) Να υπολογίσετε τη ροπή κάθε δύναμης ως προς:
α) Το κέντρο Ο,
β) το σημείο Α επαφής του κυλίνδρου με τον τοίχο.
iii) Υποστηρίζει κάποιος ότι κάποια στιγμή ο κύλινδρος θα εγκαταλείψει το οριζόντιο επίπεδο. Μπορεί να συμβεί αυτό και αν ναι, ποια στιγμή θα συμβεί;
Δίνεται g=10m/s2.
ή


Παρασκευή, 9 Μαρτίου 2018

Κύλινδρος εν γωνία

Ένας ομογενής κύλινδρος μάζας 20kg ηρεμεί σε οριζόντιο επίπεδο, σε επαφή με κατακόρυφο τοίχο, όπως στο διπλανό σχήμα. Τυλίγουμε γύρω του ένα αβαρές νήμα, στο άκρο Α του οποίου ασκούμε κατακόρυφη δύναμη F της μορφής F=3t (μονάδες στο S.Ι.). Παρατηρούμε ότι το άκρο Α του νήματος αρχίζει να κινείται προς τα πάνω  τη χρονική στιγμή t1. Δίνεται ότι ο κύλινδρος εμφανίζει τόσο με το οριζόντιο επίπεδο, όσο και με τον κατακόρυφο τοίχο, συντελεστές τριβής μ=μs=0,5, ενώ g=10m/s2.
i) Να σχεδιάσετε τις δυνάμεις που ασκούνται στο κύλινδρο τις χρονικές στιγμές:
α) t0=0  και β) t2 =10s.
ii) Αν τη στιγμή t2=10s ο κύλινδρος δέχεται από τον τοίχο οριζόντια δύναμη μέτρου Ν2=25Ν, να υπολογίστε την κατακόρυφη δύναμη που δέχεται από το οριζόντιο επίπεδο.
iii) Να υπολογιστεί η χρονική στιγμή  που ο κύλινδρος θα αρχίσει να περιστρέφεται.
ή

Κύλινδρος εν γωνία…


Τετάρτη, 7 Μαρτίου 2018

Η δοκός και το αντίβαρο


Η ομογενής δοκός ΑΒ μήκους l=2m και βάρους w=200Ν, ισορροπεί όπως στο σχήμα, σχηματίζοντας γωνία θ με το μη λείο οριζόντιο επίπεδο, όπου ημθ=0,6. Το άκρο Β είναι δεμένο στο ένα άκρο νήματος, το οποίο αφού περάσει από τροχαλία, στο άλλο του άκρο έχει δεθεί σαν αντίβαρο ένα σώμα Σ βάρους w1=160Ν, το οποίο στηρίζεται στο ίδιο επίπεδο. Και τα δυο τμήματα του νήματος είναι κατακόρυφα.
i)  Να βρείτε τις δυνάμεις που ασκεί το επίπεδο στη δοκό και στο σώμα Σ.
ii) Τοποθετούμε ένα δεύτερο σώμα Σ1, βάρους w2=100Ν, το οποίο θεωρούμε υλικό σημείο, πάνω στη  δοκό σε ένα σημείο Γ, το οποίο απέχει απόσταση x=(ΓΑ)=0,5m από το άκρο Α, το οποίο ισορροπεί, χωρίς να διαταράσσεται η ισορροπία της δοκού.
α) Ποιος ο ελάχιστος συντελεστής οριακής στατικής τριβής μεταξύ του Σ1 και της δοκού για την παραπάνω ισορροπία;
β) Να βρείτε ξανά τις  δυνάμεις που ασκεί το οριζόντιο επίπεδο σε δοκό και αντίβαρο Σ.
iii) Ποια είναι η μέγιστη απόσταση (ΔΑ) από το άκρο Α της δοκού, στην οποία μπορούμε να τοποθετήσουμε το σώμα Σ1, χωρίς να διαταραχθεί η ισορροπία της  δοκού;
iv) Αν ο συντελεστής τριβής μεταξύ του σώματος Σ1 και της δοκού ήταν μ=0,5 και αφήσουμε το σώμα Σ1 στην παραπάνω θέση Δ, να υπολογίσετε την τριβή που ασκείται στη δοκό από το οριζόντιο επίπεδο και η οποία εξασφαλίζει την ισορροπία της.

Η δοκός και το αντίβαρο


Τρίτη, 6 Μαρτίου 2018

Αντιστοιχίσεις και μοντέλα.

Έχουμε μια μεγάλη ανοικτή δεξαμενή, στην πλευρική πλευρά της οποίας υπάρχει ένα δωμάτιο το οποίο μπορεί να κλείνεται αεροστεγώς. Σε βάθος h=5m από την επιφάνεια της δεξαμενής υπάρχει μια μικρή οπή εμβαδού Α=2cm2, η οποία κλείνεται με μια τάπα, η οποία μπορεί να κινείται χωρίς τριβές. Για την ισορροπία της τάπας και την μη εκροή νερού από την οπή, απαιτείται η άσκηση οριζόντιας δύναμης F, όπως στο σχήμα.
i) Να υπολογιστεί το μέτρο της δύναμης F, αν η πίεση στο δωμάτιο είναι ίση με την ατμοσφαιρική pατ=105Ρα.
ii) Αυξάνουμε την πίεση στο εσωτερικό του δωματίου στην τιμή p1=1,5∙105Ν/m2. Πόση οριζόντια δύναμη πρέπει να ασκούμε στην τάπα για την ισορροπία της;
iii) Ανοίγουμε το δωμάτιο οπότε η πίεση στο εσωτερικό του, γίνεται ίση με την ατμοσφαιρική. Αφαιρούμε την τάπα. Ποια η ταχύτητα εκροής, μόλις αποκατασταθεί μόνιμη ροή;
iv) Κλείνουμε ξανά την οπή, κλείνουμε και το δωμάτιο και αυξάνουμε την πίεση στο εσωτερικό του στην τιμή p2=1,18∙105Ρα. Στη συνέχεια αφαιρούμε την τάπα. Να βρεθεί η ταχύτητα εκροής του νερού από την οπή.
v) Ανοίγουμε το δωμάτιο και συνδέουμε ένα μικρό σωλήνα στην οπή, ο οποίος μεταφέρει νερό σε ένα μεγάλο δοχείο όπως  στο σχήμα. Να υπολογιστεί η ταχύτητα εκροής τη στιγμή που το νερό έχει ανέβει στο δοχείο σε ύψος y=1,8m.

Το νερό να θεωρηθεί ιδανικό ρευστό πυκνότητας ρ=1.000kg/m3, οι ροές μόνιμες, ενώ g=10m/s2.

Κυριακή, 4 Μαρτίου 2018

Ξανά το γέμισμα δύο δοχείων

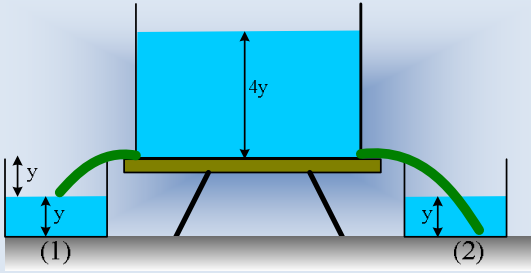

Από μια υπερυψωμένη δεξαμενή νερού, πρόκειται να γεμίσουμε δύο όμοια δοχεία (1) και (2), κυλινδρικού σχήματος και ύψους 2y. Για το γέμισμα χρησιμοποιούμε δυο όμοια λάστιχα-σωλήνες διατομής Α1, τα οποία συνδέονται κοντά στον πυθμένα της δεξαμενής σε βάθος 4y, από την επιφάνειά της. Κατά τη διάρκεια του γεμίσματος του πρώτου δοχείου, προσέχουμε κάθε στιγμή το άκρο του σωλήνα-λάστιχου να έρχεται σε επαφή με την επιφάνεια του νερού, ενώ στο δεύτερο δοχείο ο σωλήνας καταλήγει στον πυθμένα του δοχείου. Για τις θέσεις του σχήματος, όπου το ύψος του νερού στα δοχεία είναι y:
i) Αν η ταχύτητα εκροής στο (1) δοχείο είναι υ1 και η αντίστοιχη ταχύτητα στο (2) δοχείο υ2, ισχύει:
α) υ1 < υ2,    β)  υ1 = υ2,   γ) υ1 > υ2.
ii) Αν το εμβαδόν της βάσης των δοχείων είναι Α, τότε για τις  δύο παροχές ισχύει:
α) Π11∙υ1 και Π2=Α∙υ2.
β) Π11∙υ1 και Π21∙υ2.
γ) Π1=Α∙υ1 και Π2=Α∙υ2.
Το νερό να θεωρηθεί ιδανικό ρευστό, καθώς και οι ροές μόνιμες και στρωτές και στις δύο περιπτώσεις.
ή

 Ξανά το γέμισμα δύο δοχείων
 Ξανά το γέμισμα δύο δοχείων



Παρασκευή, 2 Μαρτίου 2018

Ένα αυτοκίνητο κινείται.

1
Ένα αυτοκίνητο κινείται ευθύγραμμα προς τα  δεξιά σε οριζόντιο δρόμο και στο σχήμα βλέπουμε τον ένα τροχό του.
i) Αν η ταχύτητα του σημείου Α, στο άκρο μιας οριζόντιας ακτίνας του, κατευθύνεται στο ψηλότερο σημείο Β του τροχού, τότε:
α) Ο τροχός κυλίεται (χωρίς να ολισθαίνει)
β) Ο τροχός ολισθαίνει.
ii) Το σημείο Γ μιας οριζόντιας ακτίνας του παραπάνω τροχού έχει επιτάχυνση, όπως στο διπλανό σχήμα. Τότε το αυτοκίνητο:
α) Κινείται ευθύγραμμα και ομαλά.
β) Επιταχύνεται.
γ) φρενάρει.
iii) Στη διάρκεια μιας άλλης κίνησης, υπάρχει κάποιο χρονικό διάστημα που το αυτοκίνητο επιταχύνεται αυξάνοντας την ταχύτητά του. Στη διάρκεια αυτή, το σημείο Δ μιας κατακόρυφης ακτίνας του τροχού, έχει επιτάχυνση η οποία κατευθύνεται στο κέντρο Ο του τροχού, όπως στο σχήμα. Ο τροχός του αυτοκινήτου:
α) Κυλίεται (χωρίς να ολισθαίνει)
β) Ολισθαίνει.
γ) σπινάρει.
Να δικαιολογήσετε τις απαντήσεις σας.
Για καλύτερη ευκρίνεια στα δύο τελευταία σχήματα, ο τροχός σχεδιάστηκε ως ένας δίσκος…
Ένα αυτοκίνητο κινείται.
