 Οι ταχύτητες και οι πιέσεις σε ένα δίκτυο ύδρευσης


Σε ένα δίκτυο ύδρευσης ο κεντρικός οριζόντιος σωλήνας δεν έχει σταθερή διατομή. Θέλοντας να υπολογίσουμε την παροχή μέσω του δικτύου αυτού, επιλέγουμε μια περιοχή όπου ο σωλήνας με διατομή Α1, ενώνεται με δεύτερο σωλήνα μεγαλύτερης διατομής Α2. Στους δυο σωλήνες συνδέουμε δυο κατακόρυφους σωληνίσκους Α και Β, εντός των οποίων το νερό ανέρχεται σε κάποιο ύψος. Θεωρούμε τη ροή του νερού σαν μόνιμη και στρωτή ροή ενός ιδανικού ρευστού.

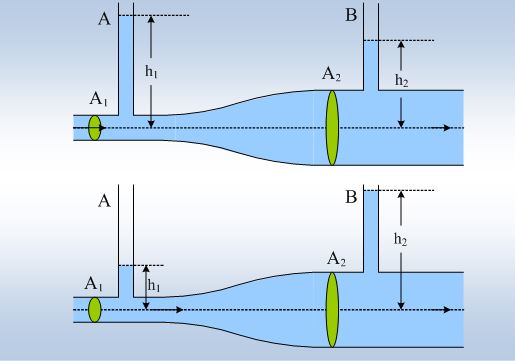

i)   Ποια είναι η εικόνα που θα πάρουμε, αυτή του πάνω ή αυτή του κάτω σχήματος; Να δικαιολογήσετε την απάντησή σας.
ii) Αν Α2=3Α1 και |h1-h2|=h=0,4m να υπολογιστεί η ταχύτητα του νερού στο φαρδύ σωλήνα.
iii) Να υπολογιστεί η παροχή μέσω του δικτύου αν Α1=200cm2.
